Beschreibung
Definiert im RFC 2460
- Feste Größe
- 40 Bytes
- davon je 16 Bytes für Absender- und Empfängeradresse
Header-Format
Feste Länge
Bei IPv6 eine feste Länge von 40 Byte (320 Bit)
- Im Gegensatz zu IPv4 hat der IP-Kopfdatenbereich (Header)
Extension Headers
Optionale, seltener benutzte Informationen werden in so genannten Erweiterungs-Kopfdaten (engl.: Extension Headers) eingebettet * zwischen dem IPv6-Kopfdatenbereich und der eigentlichen Nutzlast (engl. Payload)
Header-Felder
- Kopfdatenbereich nach RFC 2460
| Feld | Länge | Inhalt |
|---|---|---|
| Version | 4 Bit | IP-Versionsnummer (6) |
| Traffic Class | 8 Bit | Für Quality of Service (QoS) verwendeter Wert. Eine Art Prioritätsvergabe. |
| Flow Label | 20 Bit | Ebenfalls für QoS oder Echtzeitanwendungen verwendeter Wert. Pakete, die dasselbe Flow Label tragen, werden gleich behandelt. |
| Payload Length | 16 Bit | Länge des IPv6-Paketinhaltes (ohne Kopfdatenbereich, aber inklusive der Erweiterungs-Kopfdaten) in Byte |
| Next Header | 8 Bit | Identifiziert den Typ des nächsten Kopfdatenbereiches, dieser kann entweder einen Erweiterungs-Kopfdatenbereich (siehe nächste Tabelle) oder ein Protokoll höherer Schicht (engl.: Upper Layer Protocol) bezeichnen, wie z. B. TCP (Typ 6) oder UDP (Typ 17). |
| Hop Limit | 8 Bit | Maximale Anzahl an Zwischenschritten über Router, die ein Paket zurücklegen darf; wird beim Durchlaufen eines Routers („Hops“) um eins verringert. Pakete mit null als Hop Limit werden verworfen. Es entspricht dem Feld Time to Live (TTL) bei IPv4. |
| Source Address | 128 Bit | Adresse des Senders |
| Destination Address | 128 Bit | Adresse des Empfängers
|
Extension Headers
Vereinfachung des Headers
- Enthält nur grundlegende Forwarding-Information
- Zusätzliche Informationen in variablen zusätzlichen Erweiterungs-Headern, welche durch das „Next Header“ Feld identifiziert werden
- Trotz vierfacher IPv6-Adresslänge (16 Byte) nur doppelte Headerlänge
IPv6 (Felder)
| Byte/Bin | 00–03 | 04–07 | 08–11 | 12–15 | 16-19 | 20–23 | 24–27 | 28–31 | |
|---|---|---|---|---|---|---|---|---|---|
| 01 | Version | Traffic Class | Flow Label | H e a d e r | |||||
| 02 | Payload Length | Next Header | Hop Limit | ||||||
| 03 - 06 | Quell-IP-Adresse | ||||||||
| 07 - 10 | Ziel-IP-Adresse | ||||||||
| 11+ | Payload | ||||||||
IPv4 Header Felder
| Option | Beschreibung |
|---|---|
| Version | always 4 |
| TOS (type of service) | precedence (3 bits) and “minimize delay”, “maximize throughput”, “maximize reliability”, “minimize cost” bits |
| Identifier | identifier, different for each packet |
| TTL | time to live field; initialized to 64; decremented at each router; drop if TTL = 0 |
| Protocol | next header proto (TCP 6, UDP 17) |
| Header checksum | add together 16-bit words using one’s complement: software optimized |
Entfallene Felder
| Option | Beschreibung |
|---|---|
| HL | weil der IPv6Header eine feste Länge hat |
| Protocol | wurde herausgenommen, weil das Feld Next-Header angibt welches Protokoll auf der Transportschicht verwendet wird. |
| Alle Felder in Bezug auf Fragmentierung | wurden weggelassen, weil IPv6 Fragmentierung anders handhabt
|
| Checksum | entfernt, weil die Berechnung der Prüfsumme bei jedem Hop sich negativ auf die Performance auswirkt
|
| Padding |
Header-Format
- Feste Länge
- Bei IPv6 eine feste Länge von 40 Byte (320 Bit)
- Im Gegensatz zu IPv4
- Extension Headers
- Optionale, seltener benutzte Informationen werden in Erweiterungs-Kopfdaten (engl.: Extension Headers) eingebettet
- zwischen IPv6-Kopfdatenbereich und der eigentlichen Nutzlast (Payload)
Kopfdaten
- Kopfdaten laut RFC 2460
| Feld | Länge | Inhalt |
|---|---|---|
| Version | 4 Bit | IP-Versionsnummer (6) |
| Traffic Class | 8 Bit | Für Quality of Service (QoS) verwendeter Wert. Eine Art Prioritätsvergabe. |
| Flow Label | 20 Bit | Ebenfalls für QoS oder Echtzeitanwendungen verwendeter Wert. Pakete, die dasselbe Flow Label tragen, werden gleich behandelt. |
| Payload Length | 16 Bit | Länge des IPv6-Paketinhaltes (ohne Kopfdatenbereich, aber inklusive der Erweiterungs-Kopfdaten) in Byte |
| Next Header | 8 Bit | Identifiziert den Typ des nächsten Kopfdatenbereiches, dieser kann entweder einen Erweiterungs-Kopfdatenbereich (siehe nächste Tabelle) oder ein Protokoll höherer Schicht (engl.: Upper Layer Protocol) bezeichnen, wie z. B. TCP (Typ 6) oder UDP (Typ 17). |
| Hop Limit | 8 Bit | Maximale Anzahl an Zwischenschritten über Router, die ein Paket zurücklegen darf; wird beim Durchlaufen eines Routers („Hops“) um eins verringert. Pakete mit null als Hop Limit werden verworfen. Es entspricht dem Feld Time to Live (TTL) bei IPv4. |
| Source Address | 128 Bit | Adresse des Senders |
| Destination Address | 128 Bit | Adresse des Empfängers |

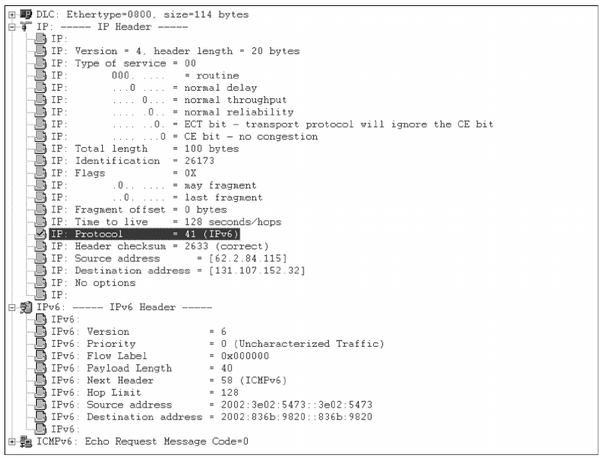

IPv6 Header in einem Trace File

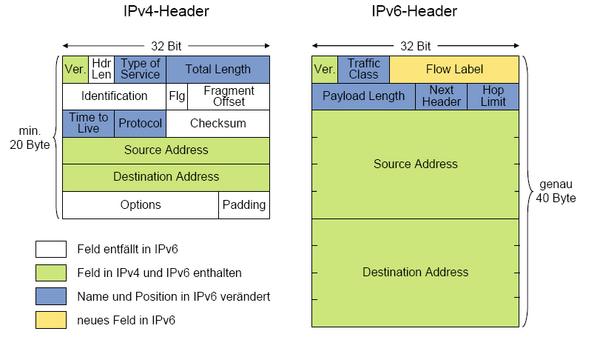

IPv4 und IPv6 Header im Vergleich
IPv6-Erweiterungsheader
IPv6/Header/Erweiterungsheader
Maximum Transmission Unit (MTU)
Der IPv6 Header
Die Felder im IPv6 Header
| Feldname | Länge | Inhalt des Feldes |
|---|---|---|
| Die Felder im IPv6 Header | ||
| Version | 4 bits | 6 (0110, 0x6) |
| Traffic Class | 1 Byte | Priorisierung (s. RFC 2474) |
| Flow Label | 20 bits | für gleichartige Pakete -> effizientes Routing |
| Payload Length | 2 Bytes | Länge der Daten nach dem IPv6 Header |
| Next Header | 1 Byte | Protokoll Nummer oder Extension-Header |
| Hop Limit | 1 Byte | Anzahl der Routerhops |
| Quelladresse | 16 Bytes | |
| Zieladresse | 16 Bytes | endgültiger Empfänger bzw. Adresse des nächsten Hops (z.B. wenn ein Routing Header vorhanden ist) |
| Summe der Bytes | 40 | |
- Die aktuelle Liste aller Protokoll- und Headerwerte findet man bei der IANA.
| Wert | Beschreibung |
|---|---|
| Next Header Werte | |
| 0 (0, 0x0) | in IPv4 reserviert und nicht benutzt
in IPv6 Hop-by-Hop Option Header |
| 1 (0001, 0x1) | ICMP IPv4 |
| 2 (0010, 0x2) | IGMP IPv4 |
| 4 (0100, 0x4) | IP in IP encapsulation |
| 6 (0110, 0x6) | TCP |
| 8 (1000, 0x8) | EGP |
| 9 (1001, 0x9) | IGP (Cisco IGRP ) |
| 17 (0001 0001, 0x11) | UDP |
| 41 (0010 1001, 0x29) | IPv6 |
| 43 (0010 1011, 0x2B) | Routing Header |
| 44 (0010 1100, 0x2C) | Fragmentation Header |
| 45 (0010 1101, 0x2D) | IDRP |
| 46 (0010 1110, 0x2E) | RSVP |
| 47 (0010 1111, 0x2F) | GRE |
| 50 (0011 0010, 0x32) | Encryted Security Payload Header |
| 51 (0011 0011, 0x33) | Authentication Header |
| 58 (0011 1010, 0x3A) | ICMPv6 |
| 59 (0011 1011, 0x3B) | No Next Header für IPv6 |
| 60 (0011 1100, 0x3C) | Destination Options Header |
| 88 (0101 1000, 0x58) | EIGRP v4 und EIGRPv6 |
| 89 (0101 1001, 0x59) | OSPF |
| 108 (0110 1100, 0x6C) | IP Payload Compression Protocol |
| 115 (0111 0011, 0x73) | L2TP |
| 132 (1000 0100, 0x84) | SCTP |
| 135 (1000 0111, 0x87) | Mobility Header (Draft) |
| 136-252 | nicht zugewiesen |
| 253-254 | für Experimente und Testzwecke |
| 255 (1111 1111, 0xFF) | Reserviert |
