'''topic''' - Kurzbeschreibung
'''IPv6/Adresse/Typen''' - Unterteilung des IPv6-Adressraums
=== Beschreibung ===
; IPv6-Adressen werden mit Subnetzmasken in einen Netz- und einen Host-Teil unterteilt
* subnet masks
* wie bei IPv4


Bei IPv4 hat sich gezeigt, dass es manchmal von Nutzen wäre, einem Interface mehr als eine IP-Adresse zuweisen zu können, je nach Bedarf und Zweck (aliases, multicast etc.). Um in Zukunft flexibler bleiben zu können, geht man bei IPv6 weiter und erlaubt pro Interface mehr als eine zugewiesene IP-Adresse. Derzeit sind durch die RFCs kein Limit gesetzt, wohl aber in der Implementierung des IPv6 Stacks (um DoS Attacken vorzubeugen).
== IPv6-Adressentypen ==
Eine [[IPv6-Adresse]] ist eine 128-Bit-Kennung der Netzwerkschicht für eine [[Netzwerkschnittstelle]] eines [[IPv6]]-fähigen [[Node]]s


Neben der großen Bit-Anzahl für Adressen definiert IPv6 basierend auf einigen vorangestellten Bits verschiedene Adress-Typen. Diese werden hoffentlich in der Zukunft niemals aufgehoben (zum Unterschied zu IPv4 heute und die Entwicklung der class A, B und C Netze).

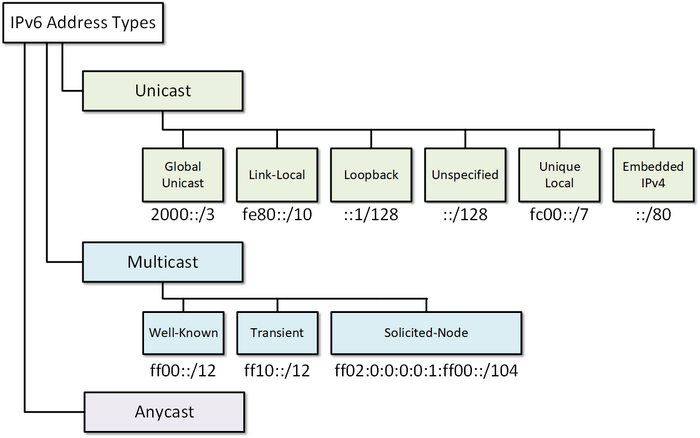

[[File:ipv6Adresstypen.png|700px|alt="IPv6 Address Types]]


Zur Unterstützung einer automatischen Konfiguration wird die Bitanzahl in einen Netzwerk-Teil (vordere 64 Bits) und einen Hostteil (hintere 64 Bit).
; Haupttypen
{| class="wikitable options big"
|-
! Typ !! Beschreibung
|-
| [[#Unicast|Unicast]] || [[Netzwerkschicht]]-Kennung für eine einzelne Schnittstelle eines [[IPv6]]-fähigen Knotens
* Pakete, die an eine Unicast-Adresse gesendet werden, werden an die mit dieser IPv6-Adresse konfigurierte Schnittstelle zugestellt
* Es handelt sich also um eine Eins-zu-eins-Kommunikation
|-
| [[#Multicast|Multicast]] || [[Netzwerkschicht]]-Kennung für eine Reihe von Schnittstellen
* die zu verschiedenen IPv6-fähigen Knoten gehören
* Pakete, die an eine Multicast-Adresse gesendet werden, werden an alle durch diese Adresse identifizierten Schnittstellen zugestellt
* Es handelt sich also um eine One-to-many-Kommunikation
|-
| [[#Anycast|Anycast]] || [[Netzwerkschicht]]-Kennung für eine Reihe von Schnittstellen
* die zu verschiedenen IPv6-fähigen Knoten gehören
* Pakete, die an eine Anycast-Adresse gesendet werden, werden an die "nächstgelegene" Schnittstelle zugestellt, die durch diese Adresse identifiziert wird.
* "Am nächsten" bedeutet in der Regel diejenige mit der besten Routing-Metrik gemäß dem IPv6-Routing-Protokoll
* Es handelt sich also um eine "one-to-closest"-Kommunikation
|-
| [[Broadcast]] || [[IPv6]] nutzte keine Broadcasts
* Funktionalität wird über [[Multicast-Adressen]] implementiert
|}

; Zu unterstützende Adressen
IPv6 Adressen, die IPv6 Geräte mindestens unterstützen müssen
{| class="wikitable options big"
|-
! Device !! Adressen
|-
| Host ||
* Unicast Adresse
* Multicast Adressen (aus Unicast errechnete, Gruppenadressen)
* Loopback Adresse
* Link lokale (errechnete) Adresse
|-
| Router ||
* alle Host Adressen
* alle Router Anycast
* alle Router Multicast Adressen
* berechneten Multicast Adressen für jede Anycast Adresse
|}


; Adressraum
{| class="wikitable big options gnu col2center col3center "
|-
! !! IPv4 !! IPv6
|-
| Länge ([[Bit]]) || 32 || 128
|-
| Maximale Anzahl|| 2<sup>32</sup> || 2<sup>128</sup>
|-
| || 4.294.967.296 || 340.282.366.920.938.463.463.374.607.431.768.211.456
|}

; Lehren aus IPv4
; Vorteilhaft
Interfaces mit meherenen IP-Adresse
* je nach Bedarf und Zweck (aliases, multicast und weitere)
* Um in Zukunft flexibler bleiben zu können, geht man bei IPv6 weiter und erlaubt pro Interface mehr als eine zugewiesene IP-Adresse
* Derzeit sind durch die RFCs kein Limit gesetzt, wohl aber in der Implementierung des IPv6 Stacks (um DoS Attacken vorzubeugen)

; Adress-Typen
Neben der großen Bit-Anzahl für Adressen definiert IPv6 basierend auf einigen vorangestellten Bit verschiedene Adress-Typen
* Diese werden hoffentlich in der Zukunft niemals aufgehoben (zum Unterschied zu IPv4 heute und die Entwicklung der class A, B und C Netze)

Zur Unterstützung einer automatischen Konfiguration wird die Bitanzahl in einen Netzwerk-Teil (vordere 64 Bits) und einen Hostteil (hintere 64 Bit)
{| class="wikitable options big"
{| class="wikitable options big"
|-
|-
Zeile 23: Zeile 87:
|}
|}


=== IPv6 Präfixe ===
== Adressraum ==
{|class="wikitable"
; [[IANA]] weist IPv6-Adressraum zu
[[Internet Assigned Numbers Authority]] ([[IANA]])

; Kleiner Teil zugewiesen
[[File:ipv6Zuweisungslogik.png|mini|400px]]
[[IANA]] stellt globale Unicast-Adressen bereit
* die mit den führenden Bit ganz links 001 beginnen
* Ein kleiner Teil der Adressen, die mit 000 und 111 beginnen, wird für spezielle Typen zugewiesen
* Alle anderen möglichen Adressen sind für die zukünftige Verwendung reserviert und werden derzeit nicht zugewiesen

; Beispiele für globale Unicast-Adressen
2001:4::aac4:13a2
2001:0db6:87a3::2114:8f2e:0f70:1a11
2c0f:c20a:12::1

; [[IANA]] vergibt nur Adressen, die mit den ersten 3 Bit 001 beginnen
* Derzeit beginnen in der Internet-IPv6-Routing-Tabelle alle Präfixe mit der hexadezimalen Ziffer 2 oder 3

== Präfix ==
; Netzteil der Adresse
Es wurden einige Adress-Typen definiert
* Zugleich blieb für zukünftige Anforderungen ausreichend Raum für weitere Definitionen
* In [[RFC/4291]] IP Version 6 Addressing Architecture wird das aktuelle Adress-Schema definiert

; Präfixe (Adress-Arten)
{| class="wikitable options big"
|-
! Adress-Typ !! Beschreibung
|-
| [[#Link-lokaler Adress-Typ|Link-lokaler Adress-Typ]] ||
|-
| [[#Site-lokaler Adress-Typ|Site-lokaler Adress-Typ]] ||
|-
| [[#Unique Local IPv6 Unicast Adressen|Unique Local IPv6 Unicast Adressen]] ||
|-
| [[#Globaler Adress-Typ ("Aggregatable global unicast")|Globaler Adress-Typ ("Aggregatable global unicast")]] ||
|-
| [[#Multicast-Addressen|Multicast-Addressen]] ||
|-
| [[#Anycast-Adressen|Anycast-Adressen]] ||
|}

; IPv6 Präfixe
{|class="wikitable big"
|-
|-
! Bezeichnung
! Bezeichnung
Zeile 50: Zeile 157:
| | Weltweite eindeutige Adressen
| | Weltweite eindeutige Adressen
|-
|-
| |
| |
| | <tt>2001</tt>
| | <tt>2001</tt>
| | An Provider vergeben, die weiterverteilen.
| | An Provider vergeben, die weiterverteilen
|-
|-
| |
| |
| | <tt>2002</tt>
| | <tt>2002</tt>
| | Tunnelmechanismus 6to4
| | Tunnelmechanismus 6to4
Zeile 60: Zeile 167:
| | '''NAT64 '''
| | '''NAT64 '''
| | <tt>64:ff9b::/96 </tt>
| | <tt>64:ff9b::/96 </tt>
| | Übersetzungsmechanismus NAT64
| | Übersetzungsmechanismus NAT64
|-
|-
|}
|}


=== Adressen ohne speziellen Präfix ===
=== Ohne Präfix ===

; Adressen ohne speziellen Präfix
{| class="wikitable options"
{| class="wikitable options big"
|-
|-
! Adress-Typ !! Beschreibung
! Adress-Typ !! Beschreibung
Zeile 77: Zeile 184:
|}
|}


==== Localhost Adresse ====
=== Localhost Adresse ===
; Dies ist eine spezielle Adresse für das Loopback Interface, vergleichbar zur ”127.0.0.1” bei IPv4. Bei IPv6 lautet die localhost Adresse:
Pakete mit dieser Quell- bzw.&nbsp;Ziel-Adresse sollten niemals den sendenden Host verlassen

* [[Loopback Interface]]
bzw. komprimiert:
* ''127.0.0.1'' bei IPv4

Pakete mit dieser Quell- bzw. Ziel-Adresse sollten niemals den sendenden Host verlassen.

==== Unspezifische Adresse ====
; Dies ist eine spezielle Adresse vergleichbar mit ”any” oder ”0.0.0.0” bei IPv4. In IPv6 lautet sie:

oder:

Diese Adresse wird meistens in Routing-Tabellen und beim ”socket binding” (zu jeder IPv6 Adresse) angewandt bzw. gesehen.

Beachten: Die Unspezifizierte Adresse kann nicht als Ziel-Adresse verwendet werden.

==== IPv6 Adressen mit eingebetteter IPv4 Adresse ====
Es gibt zwei Adressen-Typen, die IPv4 Adressen enthalten können.

===== IPv4 Adressen in IPv6 Format =====
IPv4-only IPv6-kompatible Adressen kommen manchmal bei IPv6 kompatiblen Daemon zur Anwendung, die allerdings ausschließlich an IPv4 Adressen gebunden sind.

Diese Adressen sind mit einer speziellen Präfixlänge von 96 definiert (a.b.c.d. ist die IPv4 Adresse):

oder in komprimiertem Format:

Die IPv4 Adresse 1.2.3.4. z.B. sieht wie folgt aus:


===== IPv4 kompatible IPv6 Adressen =====
Dieser Adress-Typ wurde für das automatische Tunneln (<nowiki>RFC 2893</nowiki> / Transition Mechanisms for IPv6 Hosts and Routers) verwendet, welches aber durch das 6to4 tunneling ersetzt wurde.

oder in komprimierter Form:

=== Netzteil der Adresse (Präfix) ===
Es wurden einige Adress-Typen definiert und zugleich blieb für zukünftige Anforderungen ausreichend Raum für weitere Definitionen. In <nowiki>RFC 4291</nowiki> / IP Version 6 Addressing Architecture wird das aktuelle Adress-Schema definiert.

; Lassen Sie uns nun einen Blick auf die verschiedenen Präfixe (und somit auf die Adress-Arten) werfen
{| class="wikitable options big"
|-
! Adress-Typ !! Beschreibung
|-
| [[#Link-lokaler Adress-Typ|Link-lokaler Adress-Typ]] ||
|-
| [[#Site-lokaler Adress-Typ|Site-lokaler Adress-Typ]] ||
|-
| [[#Unique Local IPv6 Unicast Adressen|Unique Local IPv6 Unicast Adressen]] ||
|-
| [[#Globaler Adress-Typ ("Aggregatable global unicast")|Globaler Adress-Typ ("Aggregatable global unicast")]] ||
|-
| [[#Multicast-Addressen|Multicast-Addressen]] ||
|-
| [[#Anycast-Adressen|Anycast-Adressen]] ||
|}

==== Link-lokaler Adress-Typ ====
; Link-lokale Unicast-Adressen
* Adressbereich fe80::/10 sind, wie weiter oben schon erwähnt, nur zur Kommunikation innerhalb desselben Netzwerksegments gedacht.
* Routing ist mit diesen Adressen nicht möglich.

Es handelt sich um spezielle Adressen, die ausschließlich auf einem Link eines Interfaces gültig sind. Wird diese Adresse als Zieladresse verwendet, so kann das Paket niemals einen Router passieren. Die Adresse wird bei der Link-Kommunikation eingesetzt, z.B.:

* Ist noch jemand anderer auf diesem Link?
* Ist jemand mit einer speziellen Adresse hier (z.B. Suche nach einem Router)?

Die Adresse beginnt mit (wobei ''”x”'' für ein hexadezimales Zeichen steht, im Normalfall ''”0''”)

Eine Adresse mit diesem Präfix gibt es an jedem IPv6 fähigen Interface nach einer stateless automatischen Konfiguration (dies ist der Regelfall).

==== Site-lokaler Adress-Typ ====
Diese Adressen sind vergleichbar zu den <nowiki>RFC 1918</nowiki> / Address Allocation for Private Internets im heutigen IPv4. Eine Neuerung und Vorteil hierbei ist, vergleichbar zum 10.0.0.0/8 im IPv4, die Nutzbarkeit von 16 bits bzw. ein Maximum von 65536 Subnetzen.

Ein weiterer Vorteil: Da man bei IPv6 mehr als eine Adresse an ein Interface binden kann, ist auch die Zuweisung einer site-local Adresse zusätzlich zu einer globalen Adresse möglich.

Die Adresse beginnt mit:

(''”x”'' ist ein hexadezimales Zeichen, normalerweise ''”0''”)

Dieser Adresstyp ist nun abgekündigt <nowiki>RFC 3879</nowiki> / Deprecating Site Local Addresses und sollte nicht mehr verwendet werden. Für Tests im Labor sind solche Adressen meineserachtens aber immer noch eine gute Wahl.

==== Unique Local Unicast Adressen ====
; Adressbereich fc00::/7 entsprechen den privaten Adressen des IPv4-Protokolls.
* Sie lösen die inzwischen veralteten sitelokalen Unicast-Adressen ab und werden im Internet nicht geroutet.

Weil die schon früh definierten site-local Adressen nicht eindeutig sind, kann dies zu großen Problemen führen, wenn z.B. einst unabhängige Netzwerke später zusammengeschlossen werden (Überlappung von Subnetzen). Aufgrund dessen und anderer Gründe wurde ein neuer Adresstyp definiert, genant <nowiki>RFC 4193</nowiki> / Unique Local IPv6 Unicast Addresses.

Die Adresse beginnt mit:

Ein Teil des Präfix (40 Bits) werden pseudozufällig generiert. Es ist sehr unwahrscheinlich, daß zwei generierte Präfixe identisch sind.

Ein Beispiel für einen Präfix (generiert mit Hilfe des web-basierten Werkzeugs: Goebel Consult / createLULA):

==== Globaler Adress-Typ ("Aggregatable global unicast") ====
; Globale Unicast-Adressen
* Hier sind mehrere Adressbereiche in Gebrauch.
* Die endgültigen Bereiche scheinen noch nicht ganz festzustehen, sind für die LPI-Prüfung aber auch nicht von Belang
* Der globale Bereich ist jedenfalls für die Kommunikation im Internet zuständig
* Da diese Adressen bei den meisten Internet Service Providern noch nicht nativ zu bekommen sind, empfehle ich zum Experimentieren die Verwendung eines Tunnelbrokers
Heute gibt es ist per Definition eine globale Adress-Art (Das erste Design, <nowiki>''</nowiki>Provider based<nowiki>''</nowiki> genannt, wurde bereits vor einigen Jahren wieder aufgegeben <nowiki>RFC 1884</nowiki> / IP Version 6 Addressing Architecture [obsolete]. Einige Überbleibsel hiervon sind in älteren Linux Kernelquellen noch zu finden.

Die Adresse beginnt mit (x sind hexadezimale Zeichen)

Hinweis: Der Zusatz ”aggregatable” im Namen wird in aktuellen Drafts abgelegt. Es sind weitere Subarten definiert:

===== 6bone Test-Adressen =====
Diese globalen Adressen waren die Ersten definierten und auch benutzen Adressen. Sie alle beginnen mit:

Beispiel:

Eine spezielle 6bone Test-Adresse, die niemals weltweit einmalig ist, beginnt mit

und wird zumeist in alten Beispielen benutzt, um zu vermeiden, dass Anwender diese mit Copy & Paste in Ihre Konfigurationen übernehmen können. Auf diese Weise können Duplikate weltweit einmaliger Adressen aus Versehen bzw. Unachtsamkeit vermieden werden. Es würde für den Original-Host ernste Probleme bedeuten (z.B. Antwortpakete für niemals gesendete Anfragen bekommen...). Aufgrund dessen, daß IPv6 nun produktiv ist, wird dieser Präfix nicht mehr länger delegiert und nach dem 6.6.2006 vom Routing ausgenommen (mehr unter <nowiki>RFC 3701</nowiki> / 6bone Phaseout ).

===== 6to4 Adressen =====
Diese Adressen werden für einen speziellen Tunnelmechanismus verwendet [<nowiki>RFC 3056</nowiki> / Connection of IPv6 Domains via IPv4 Clouds und <nowiki>RFC 2893</nowiki> / Transition Mechanisms for IPv6 Hosts and Routers]. Sie kodieren eine gegebene IPv4 Adresse, ein eventuelles Subnetz und beginnen mit

z.B. wird 192.168.1.1/5 repräsentiert durch:

Ein kleines Shell-Kommando kann aus einer IPv4 eine 6to4 Adresse erstellen:

Siehe auch tunneling using 6to4 und information about 6to4 relay routers.

===== Durch einen Provider zugewiesene Adressen für ein hierarchisches Routing =====
Diese Adressen werden an Internet Service Provider (ISP) delegiert und beginnen mit:

Präfixe für große ISPs (mit eigenem Backbone) werden durch local registries vergeben. Zurzeit wird ein Präfix mit der Länge 32 zugeteilt.

Grosse ISPs delegieren ihrerseits an kleinere ISPs ein Präfix mit der Länge 48.

===== Für Beispiele und Dokumentationen reservierte Adressen =====
Momentan sind zwei Adressbereiche für Beispiele und Dokumentationen <nowiki>RFC 3849</nowiki> / IPv6 Address Prefix Reserved for Documentation reserviert:

Diese Adressbereiche sollten nicht geroutet werden und am Übergangsrouter zum Internet (basierend auf Absendeadressen) gefiltert werden.

=== Multicast-Addressen ===
Multicast-Adressen werden für entsprechende Dienste verwendet.

Sie beginnen immer mit (xx ist hierbei der Wert der Reichweite)

Die Adressen werden in Reichweiten und Typen unterteilt:

===== Multicast-Bereiche =====
Die Multicast Reichweite ist ein Parameter, mit dem die maximale Distanz angegeben werden kann, die ein Multicast Paket sich von der versendenden Einheit entfernen kann.

Zurzeit sind folgende Regionen (reichweiten) definiert:

* ffx1: Node-lokal, Pakete verlassen niemals den Knoten
* ffx2: Link-lokal, Pakete werden niemals von Routers weitergeleitet, der angegebene Link wird nie verlassen.
* ffx5: Site-lokal, Pakete verlassen niemals den Standort (Site)
* ffx8: organisationsweit, Pakete verlassen niemals eine Organisation (nicht einfach zu implementieren, dies muss durch das Routing Protokoll abgedeckt werden)
* ffxe: Globale Reichweite
* Sonstige sind reserviert

===== Multicast-Typen =====
Es sind bereits viele Typen definiert bzw. reserviert (siehe <nowiki>RFC 4291</nowiki> / IP Version 6 Addressing Architecture für weitere Details), einige Beispiele:


* All Nodes Adresse: ID = 1h, alle Hosts am lokalen Node (ff01:0:0:0:0:0:0:1) oder am angeschlossenen Link (ff02:0:0:0:0:0:0:1) werden adressiert.
::1
* All Routers Adresse: ID = 2h, alle Router am lokalen Node (ff01:0:0:0:0:0:0:2), am angeschlossenen Link (ff02:0:0:0:0:0:0:2) oder am lokalen Standort werden adressiert.


===== Erforderliche node link-local Multicast Adresse =====
=== Unspezifische Adresse ===
Diese spezielle Multicast Adresse wird als Zieladresse bei der Erkundung des Nahbereichs verwendet, da es ARP bei IPv6 im Gegensatz zu IPv4 nicht mehr gibt.
Dies ist eine spezielle Adresse vergleichbar mit "any" oder "0.0.0.0" bei IPv4


Ein Beispiel für diese Adresse könnte sein:
Diese Adresse wird meistens in Routing-Tabellen und beim "socket binding" (zu jeder IPv6 Adresse) angewandt bzw.&nbsp;gesehen


Das benutzte Präfix zeigt, dass es sich um eine link-lokale Multicast Adresse handelt. Dass Suffix wird aus der Zieladresse erstellt. In diesem Beispiel soll ein Paket zur Adresse “fe80::1234” gesendet werden, aber die Netzwerk-Schicht hat keine Kenntnis der aktuellen Schicht 2 MAC Adresse. Die oberen 104 bits werde mit “ff02:0:0:0:01:ff00::/104” ersetzt und die unteres 24 bits bleiben unverändert. Diese Adresse wird nun ”am Link” verwendet, um den entsprechenden Node zu finden, der wiederum seine Schicht 2 MAC Adresse als Antwort zurücksendet.
; Beachten
: Die unspezifizierte Adresse kann nicht als Ziel-Adresse verwendet werden


=== Anycast-Adressen ===
== Host-Teil ==
Anycast Adressen sind spezielle Adressen und werden verwendet, um besondere Bereiche wie den nächstgelegenen DNS-Server, den nächstliegenden DHCP Server und vergleichbare dynamische Gruppen abzudecken. Die Adressen werden dem Pool des Unicast Adressraums (global-aggregierbar oder Site-lokal zurzeit) entnommen. Der Anycast-Mechanismus (client view) wird von dynamischen Routing-Protokollen gehandhabt.
Adress-Typen (Host-Teil)

In Hinblick auf Auto-Konfigurations- und Mobilitätsfragen wurde entschieden, die niedrigeren 64 bits als Host-Bestandteil zu nutzen
Hinweis: Anycast Adressen können nicht als Quelladresse verwendet werden, sondern ausschließlich als Zieladressen.
* Jedes einzelne Subnetz kann deshalb eine große Anzahl an Adressen enthalten

===== Subnet-Router Anycast-Adresse =====
Die Subnet-Router Anycast Adresse ist ein einfaches Beispiel für eine Anycast Adresse. Angenommen, der Knoten hat folgende global zugewiesene IPv6 Adresse:

Die Subnet-Router Anycast Adresse wird durch komplette Streichung des Suffixes (die letzten gültigen 64 bits) erstellt:

=== Adress-Typen (Host-Teil) ===
In Hinblick auf Auto-Konfigurations- und Mobilitätsfragen wurde entschieden, die niedrigeren 64 bits als Host-Bestandteil zu nutzen. Jedes einzelne Subnetz kann deshalb eine große Anzahl an Adressen enthalten.


Der Host-Teil kann aus unterschiedlichen Blickwinkeln betrachtet werden:
Der Host-Teil kann aus unterschiedlichen Blickwinkeln betrachtet werden:
Zeile 266: Zeile 214:
|}
|}


==== Automatisch erstellte Adressen ====
=== Automatisch erstellte Adressen ===
; Automatisch erstellte Adressen (auch unter dem Namen stateless bekannt)
; Automatisch erstellte Adressen
Bei der Auto-Konfiguration wird der Hostteil der Adresse durch die Konvertierung der MAC-Adresse eines Interfaces (falls vorhanden) zu einer einmaligen IPv6 Adresse (mittels EUI-64 Methode) generiert. Falls keine MAC-Adresse verfügbar ist (z.B. bei virtuellen Interfaces), wird anstelle dessen etwas anderes herangezogen (wie z.B. die IPv4 Adresse oder die MAC-Adresse eines physikalischen Interfaces).
* stateless


Als Beispiel hat hier ein NIC folgende MAC-Adresse (48 bit):
; Auto-Konfiguration
Bei der Auto-Konfiguration wird der Hostteil der Adresse durch die Konvertierung der MAC-Adresse eines Interfaces (falls vorhanden) zu einer einmaligen IPv6 Adresse (mittels EUI-64 Methode) generiert
* Falls keine MAC-Adresse verfügbar ist (beispielsweise bei virtuellen Interfaces), wird anstelle dessen etwas anderes herangezogen (wie beispielsweise die IPv4 Adresse oder die MAC-Adresse eines physikalischen Interfaces)


Diese wird gemäß demIEEE-Tutorial EUI-64 Design für EUI-48 Identifiers zum 64 bit Interface Identifier erweitert:
Als Beispiel hat hier ein NIC folgende MAC-Adresse (48 bit)
* Diese wird gemäß demIEEE-Tutorial EUI-64 Design für EUI-48 Identifiers zum 64 bit Interface Identifier erweitert:
* Mit einem gegebenen Präfix wird daraus die schon oben gezeigte IPv6-Adresse:


Mit einem gegebenen Präfix wird daraus die schon oben gezeigte IPv6-Adresse:
; Datenschutzproblem
Datenschutzproblem mit automatisch erstellten Adressen sowie eine Lösung
* Der "automatisch generierte" Hostteil ist weltweit einmalig
* mit Ausnahme, wenn der Hersteller einer NIC die gleiche MAC-Adresse bei mehr als einer NIC einsetzt
* Die Client-Verfolgung am Host wird dadurch möglich, solange kein Proxy verwendet wird


===== Datenschutzproblem =====
; Dies ist ein bekanntes Problem und eine Lösung wurde dafür definiert
; Datenschutzproblem mit automatisch erstellten Adressen sowie eine Lösung
* Datenschutz-Erweiterung
Der "automatisch generierte" Hostteil ist weltweit einmalig (mit Ausnahme, wenn der Hersteller einer NIC die gleiche MAC-Adresse bei mehr als einer NIC einsetzt). Die Client-Verfolgung am Host wird dadurch möglich, solange kein Proxy verwendet wird.
* definiert in [[RFC/3041]]
* Privacy Extensions for Stateless Address Autoconfiguration in IPv6 (es gibt bereits ein neueres Draft: draft-ietf-ipv6-privacy-addrs-v2-*)
* Es wird sporadisch mittels eines statischen und eines Zufallswertes ein neues Suffix erstellt


Dies ist ein bekanntes Problem und eine Lösung wurde dafür definiert: Datenschutz-Erweiterung, definiert in <nowiki>RFC 3041</nowiki> / Privacy Extensions for Stateless Address Autoconfiguration in IPv6 (es gibt bereits ein neueres Draft: draft-ietf-ipv6-privacy-addrs-v2-*). Es wird von Zeit zu Zeit mittels eines statischen und eines Zufallswertes ein neues Suffix erstellt. Hinweis: Dies ist nur für ausgehende Client-Verbindungen sinnvoll und bei bekannten Servern nicht wirklich sinnvoll.
; Hinweis
: Dies ist nur für ausgehende Client-Verbindungen sinnvoll und bei bekannten Servern nicht wirklich sinnvoll


==== Manuell festgelegte Adressen ====
=== Manuell festgelegte Adressen ===
Bei Servern ist es wahrscheinlich leichter, sich einfachere Adressen zu merken. Dies kann z.B. mit der Zuweisung einer zusätzlichen IPv6 Adresse an ein Interface geschehen.
Bei Servern ist es wahrscheinlich leichter, sich einfachere Adressen zu merken
* Dies kann beispielsweise mit der Zuweisung einer zusätzlichen IPv6 Adresse an ein Interface geschehen


Für das manuelle Suffix, wie ”::1” im obigen Beispiel, muss das siebte höchstwertige Bit auf 0 gesetzt sein (das universale/local Bit des automatisch generierten Identifiers). Es sind auch noch andere (ansonsten nichtausgewählte) Bit-Kombinationen für Anycast-Adressen reserviert.
Für das manuelle Suffix, wie "::1" im obigen Beispiel, muss das siebte höchstwertige Bit auf 0 gesetzt sein (das universale/local Bit des automatisch generierten Identifiers)
* Es sind auch noch andere (ansonsten nichtausgewählte) Bit-Kombinationen für Anycast-Adressen reserviert


=== Präfixlängen für das Routing ===
== Zusammenfassung ==
[[IPv6/Subnetting]]
{| class="wikitable options big"

<noinclude>
== Anhang ==
=== Siehe auch ===
{{Special:PrefixIndex/{{BASEPAGENAME}}}}
==== Links ====
===== Weblinks =====
[[Kategorie:IPv6/Adresse]]

= TMP =
== Adress-Typen ==
=== Unicast-Adressen ===
; Kommunikation eines Netzknotens mit genau einem anderen Netzknoten

; Unicast-Adressen sind providerbasierte Adressen und gelten Weltweit
* Sie sind durch die ersten 3 Bit 010 gekennzeichnet.
* Anschließend folgen 5 Bit Registry-ID, die das Organ bezeichnen, das diese Adresse an den Provider vergeben hat, auf die wiederum eine Provider-ID folgt.
* Anschließend folgt die Subscriber-Id, die die Einrichtung bezeichnet, die von dem Provider die Adresse bezieht

; Subscriber kann sein Netz wiederum in verschiedene Unternetze gliedern
* die durch eine entsprechende ID gekennzeichnet sind
* Die letzten 48 Bit bilden schließlich die Interface-ID
* Da dies genau der Größe einer MAC-Adresse enstpricht, können sich damit Stationen im LAN automatisch konfigurieren, indem sie einfach ihre MAC-Adresse als Interface-ID verwenden

; Weitere Adressbereiche
* die den heutigen lokalen Adressbereichen entsprechen, und die nicht von einem Router geroutet werden
* Es sind dies verbindungsspezifische und standortspezifische lokale Adressen

==== Link-Local-Adressen ====
; Sind nur innerhalb abgeschlossener Netzwerksegmente (link) gültig
* Netzwerksegment ist ein lokales Netz, gebildet mit Switches oder Hubs, bis zum ersten Router
* Link-Local-Adressen sind mit APIPA-Adressen im Netz 169.254.0.0/16 vergleichbar.

; Formatpräfix lautet <nowiki>fe80::/10</nowiki>
10 Bit 54 Bit 64 Bit
1111111010 0 Interface ID

; Verwendung
* Adressierung von Nodes in abgeschlossenen Netzwerksegmenten
* Autokonfiguration
* Neighbour-Discovery

; Vorteile
* In einem Netzwerksegment muss keinen DHCP-Server zur Adressvergabe konfigurieren werden

; Zone ID
* Soll ein Gerät mittels einer dieser Adressen kommunizieren, so muss die Zone ID mit angegeben werden
* eine Link-Lokale-Adresse kann auf einem Gerät mehrfach vorhanden sein

; Beispiele
fe80::7645:6de2:ff:1%1
fe80::7645:6de2:ff:1%eth0

==== Site Local Unicast (veraltet) ====
; <nowiki> fec0::/10 </nowiki>
* <nowiki> fec0… bis feff… </nowiki>

; Standortlokale Adressen (site local addresses)
* Nachfolger der privaten IP-Adressen (beispielsweise 192.168.x.x)
* Durften nur innerhalb der gleichen Organisation geroutet werden
* Die Wahl des verwendeten Adressraums innerhalb von fec0::/10 war beliebig

; Überschneidungen der Adressräume
* Es konnte zu Überschneidungen der Adressräume an unterschiedlichen Standorten kommen
** Bei der Zusammenlegung von ehemals getrennten Organisationen
** wenn eine VPN-Verbindung zwischen eigentlich getrennten mit Site Local Addresses nummerierten Netzwerken hergestellt wurde

; Deprecated (RFC 3879)
* Aus diesem und weiteren Gründen sind Site Local Addresses nach RFC 3879 veraltet
** werden aus zukünftigen Standards verschwinden
* Neue Implementierungen müssen diesen Adressbereich als Global-Unicast-Adressen behandeln

; Nachfolger sind [[Unique Local Addresses]]

==== Unique Local Unicast (ULA) ====
; <nowiki>fc00::/7 (fc00… bis fdff…)</nowiki>

; Für private Adressen gibt es die Unique Local Addresses (ULA)
* beschrieben in RFC 4193

; Präfix fd
* Derzeit ist nur das Präfix fd für lokal generierte ULA vorgesehen

; Präfix fc
* ist für global zugewiesene, eindeutige ULA reserviert

; Site-ID
* Auf das Präfix folgen 40 Bit, als eindeutige Site-ID

; Eindeutigkeit
* Diese Site-ID ist bei den ULA mit dem Präfix fd zufällig zu generieren und somit ''sehr wahrscheinlich eindeutig''
* Bei global vergebenen ULA jedoch auf jeden Fall eindeutig
** RFC 4193 gibt jedoch keine konkrete Implementierung der Zuweisung von global eindeutigen Site-IDs an

; Subnet-ID
* Nach der Site-ID folgt eine 16-Bit-Subnet-ID, welche ein Netz innerhalb der Site angibt

; Beispiel
;: <nowiki>fd9e:21a7:a92c:2323::1</nowiki>

; Hierbei ist
* fd das Präfix für lokal generierte ULAs
* 9e:21a7:a92c ein einmalig zufällig erzeugter 40-Bit-Wert
* 2323 eine willkürlich gewählte Subnet-ID
* ::1 die Host-ID

; Vorteil der Verwendung von wahrscheinlich eindeutigen Site-IDs
* Beim Einrichten eines Tunnels zwischen getrennt voneinander konfigurierten Netzwerken sind Adresskollisionen sehr unwahrscheinlich
* Pakete, die an eine nicht erreichbare Site gesendet werden, laufen mit großer Wahrscheinlichkeit ins Leere, statt an einen lokalen Host gesendet zu werden, der zufällig die gleiche Adresse hat

; ULA-Central
* Es existiert ein proposed standard, welcher Richtlinien für Registrare (IANA, RIR) beschreibt, konkret deren Betrieb sowie die Adressvergabe-Regeln
* Allerdings ist eine derartige „ULA-Central“ bisher nicht gegründet
* Sowohl der RFC 4193 als auch der proposed standard sind identisch in Bezug auf das Adressformat und den Generierungs-Algorithmus


==== Global Unicast ====
; Alle anderen Adressen gelten als Global-Unicast-Adressen
; Von diesen sind jedoch bisher nur die folgenden Bereiche zugewiesen

; <nowiki>::/96 (96 0-Bit)</nowiki>
Stand für IPv4-Kompatibilitätsadressen
* welche in den letzten 32 Bit die IPv4-Adresse enthielten
* dies galt nur für globale IPv4 Unicast-Adressen
* Diese waren für den Übergang definiert
* In RFC 4291 vom Februar 2006 als veraltet (engl. deprecated) gekennzeichnet

; <nowiki>0:0:0:0:0:ffff::/96 (80 0-Bit, gefolgt von 16 1-Bit)</nowiki>
Steht für IPv4 mapped (abgebildete) IPv6 Adressen
* Die letzten 32 Bit enthalten die IPv4-Adresse
* Ein geeigneter Router kann diese Pakete zwischen IPv4 und IPv6 konvertieren
** und so die neue mit der alten Welt verbinden

; <nowiki>2000::/3 (2000… bis 3fff…; was dem binären Präfix 001 entspricht)</nowiki>
* Stehen für die von der IANA vergebenen globalen Unicast-Adressen
* Routbare und weltweit einzigartige Adressen

===== Bildung einer Globalen Unicast Adresse =====
; Unterteilung des Adressraumes in öffentlichen (TLA, NLA, SLA) und lokalen Bereich (64 Bit + 64 Bit)
[[File:ipv6Adressierung15.png|mini|600px]]
* Routing im öffentl. Bereich effizient durch hierarchische Netz-topologische Orientierung
* Routing im lokalen Bereich effizient durch festen „public-“ Teil der Adresse (64 Bit)

; Nur Top-Level Aggregation ID muss zentral verwaltet werden

; Adressvergabe erfolgt blockweise hierarchisch von oben nach unten
{| class="wikitable big options"
|-
|-
! Option !! Beschreibung
! Adresse !! Beschreibung
|-
|-
| TLA ||Top Level Aggregation (z.B. Super-Provider,Exchange)
| [[#Global Unicast|Global Unicast]] || Derzeit vergibt die IANA globale Unicast-Adressen, die mit dem Binärwert 001 (2000::/3) beginnen
* Ihre Struktur besteht aus einem 48-Bit-globalen Routing-Präfix und einer 16-Bit-Subnetz-ID, die auch als Site-Level Aggregator (SLA) bezeichnet wird
* Die Struktur dieser Adressen ermöglicht die Aggregation von Routing-Einträgen, um eine kleinere globale IPv6-Routing-Tabelle zu erhalten
|-
|-
| NLA || Next Level Aggregation (z.B. ISP)
| [[#Unique-local|Unique-local]] || Sie haben ein global eindeutiges Präfix, ähnlich wie globale Unicast-Adressen
* Ihre Struktur ist bekannt (siehe Abbildung 4), was eine einfache Filterung an Standortgrenzen ermöglicht
* Es handelt sich um einen vom Internetdienstanbieter unabhängigen Adressraum
|-
|-
| SLA || Site Level Aggregation (z.B. Firma)
| [[#Loopback|Loopback]] || Die bekannte Loopback-Adresse in IPv6 lautet ::1/128
|}
* Ähnliches Konzept wie 127.0.0.0/8 in IPv4

* Wird in der Regel zum Testen des TCP/IP-Protokollstacks in Betriebssystemen verwendet
; Global Unicast Adressen
{| class="wikitable big options"
|-
|-
! Option !! Beschreibung
| [[#Nicht spezifiziert|Nicht spezifiziert]] || Die nicht spezifizierte Adresse in IPv6 lautet ::/128
* Ähnliches Konzept wie 0.0.0.0 in IPv4
|-
|-
| 2001 2003, 240, 260, 261, 262, 280, 2a0, 2b0 || werden an Provider vergeben und 2c0
| [[#Eingebettetes IPv4 in IPv6| Eingebettetes IPv4 in IPv6]] || Die IPv4-Adresse A.B.C.D (in Hexadezimalziffern) wird in IPv6 als 0:0:0:0:0:0:A:B:C:D oder einfach als ::A:B:C:D eingebettet
* die diese an ihre Kunden weiterverteilen
* IPv6-Adressen werden in automatischen Tunneln verwendet, die sowohl IPv4 als auch IPv6 unterstützen
* werden von Regional Internet Registries (RIRs) vergeben
|-
|-
| 2001::/32 || sind ihnen noch vollständig zugeteilt
| [[#Link-local|Link-local]] || Präfix FE80::/10
* beginnend mit 2001:0:
* Wird automatisch jeder IPv6-fähigen Schnittstelle zugewiesen
* anders als 2001::/16
* Analog zu 169.254.0.0/16 in IPv4
* Tunnelmechanismus Teredo 3ffe::/16
* Nicht routbar
* Sie sind nur im Bereich einer Schnittstelle gültig
* Wird für die Nachbarerkennung und die zustandslose Autokonfiguration verwendet
|-
|-
| 2001:db8::/32 || Testnetzwerk 6Bone
| [[#Bekannte Multicast-Adressen|Bekannte Multicast-Adressen]] || Alle bekannten Multicast-Adressen beginnen mit dem Präfix ff00::/12
* Dokumentationszwecke
* Sie haben eine ähnliche Funktion wie 224.0.0.0/24 in IPv4
* wurden gemäß RFC 3701 an die IANA
* keine tatsächlichen Netzteilnehmer zurückgegeben
|-
|-
| 2002 64:ff9b::/96 || Adressen des Tunnelmechanismus 6to4
| [[#Solicited-Node-Multicast|Solicited-Node-Multicast]] || Jede IPv6-Unicast-Adresse hat eine entsprechende Solicited-Node-Multicast-Adresse
* Übersetzungsmechanismus NAT64 gemäß RFC 6146
* Die Struktur besteht aus dem festen Präfix FF02::1:FF00:0/104 und den letzten 24 Bit der entsprechenden IPv6-Adresse
* Diese speziellen Multicast-Gruppen werden für die Adressauflösung, Nachbarerkennung und Duplikaterkennung verwendet
|}
|}


=== Multicast-Adressen ===
<noinclude>
; Multicast-Adressen sprechen eine ganze Gruppe von Rechnern an
* Das ist zum Beispiel für Video on Demand oder Fernunterricht nützlich und spart Bandbreite, da es bereits auf der IP-Schicht ausgewertet wird und mehrfache Übertragung von Paketen verhindert.
* Auch mehrere NTP-Server können einer Multicast-Gruppe angehören.


; Multicast-Adressen beginnen alle mit der Bitfolge 1111 1111
== Anhang ==
* Darauf folgen dei Felder Flag und Scope.
=== Siehe auch ===
* Bisher ist allerdings nur das Flag T definiert, mit den Werten 1 für dauerhaft und 0 für temporär.
{{Special:PrefixIndex/IPv6/Adresse/}}

----
; Einer-zu-vielen-Kommunikation wird durch Multicast-Adressen abgebildet
* [[IPv6/Subnetting]]
[[File:ipv6Adressierung24.png|800px]]
* [[Subnetzmaske]]

Typ: 0000 ... fest definiert (ANA), 0001 ... Adresse wurde „frei“ vergeben

; Scope: Gültigkeitsbereich 0001 nur lokales Endgerät

{| class="wikitable big options"
|-
! Wert !! Scope
|-
| 0010 || Link lokal
|-
| 0101 || Site lokal
|-
| 1000 || Organisations-lokal
|-
| 1110 || Global
|}

; Regel
# FF02::1:FF00:0/104 zzgl. letzte 24 Bit der Unicast Adresse
# Link-Lokale MC Adresse des Endsystems (für Neighbor Discovery)

; Beispiele für Multicast-Adressen
FFO1::1 alle lokalen Interfaces FF02::1 alle Link-lokalen Interfaces
FF05::2 alle Site-Ilokalen Router FF0x::202 Sun RPC

[[File:ipv6Adressierung24.png|800px]]

; <nowiki>Präfix ff00::/8 (ff…)</nowiki>

stehen für Multicast-Adressen

; Nach dem Multicast-Präfix folgen
* 4 Bit für Flags
* 4 Bit für den Gültigkeitsbereich (Scope)

; Flags sind zurzeit in folgenden Kombinationen gültig
{| class="wikitable big options"
|-
! Wert !! Bezeichnung !! Beschreibung
|-
| 0 || Permanent || definierte wohlbekannte Multicast-Adressen (von der IANA zugewiesen)
|-
| 1 || T-Bit gesetzt || Transient (vorübergehend) oder dynamisch zugewiesene Multicast-Adressen
|-
| 3 || P-Bit gesetzt, erzwingt das T-Bit || Unicast-Prefix-based Multicast-Adressen (RFC 3306)
|-
| 7 || R-Bit gesetzt, erzwingt P- und T-Bit || Multicast-Adressen, welche die Adresse des Rendezvous-Point enthalten (RFC 3956)
|}

===== Gültigkeitsbereiche =====
; Die restlichen Bereiche sind nicht zugewiesen
* dürfen von Administratoren benutzt werden, um weitere Multicast-Regionen zu definieren.

{| class="wikitable big options"
|-
! Wert !! Scope !! Beschreibung
|-
| 1 || interfacelokal ||diese Pakete verlassen die Schnittstelle nie. (Loopback)
|-
| 2 || link-lokal || werden von Routern grundsätzlich nie weitergeleitet und können deshalb das Teilnetz nicht verlassen.
|-
| 4 || adminlokal || der kleinste Bereich, dessen Abgrenzung in den Routern speziell administriert werden muss.
|-
| 5 || sitelokal || dürfen zwar geroutet werden, jedoch nicht von Border-Routern
|-
| 8 || organisationslokal || die Pakete dürfen auch von Border-Routern weitergeleitet werden, bleiben jedoch „im Unternehmen“ (hierzu müssen seitens des Routing-Protokolls entsprechende Vorkehrungen getroffen werden).
|-
| e || globaler Multicast || darf überallhin geroutet werden
|-
| 0, 3, f || reservierte Bereiche ||
|}

; Beispiele für wohlbekannte Multicast-Adressen
* ff01::1, ff02::1: All Nodes Adressen. Entspricht dem Broadcast.
* ff01::2, ff02::2, ff05::2: All Routers Adressen, adressiert alle Router in einem Bereich.

==== Anycast Adressen ====
; Verschiedene Endgeräte sind unter einer (Anycast-) Adresse erreichbar
* Auslieferung des Paketes normalerweise an das Interface des Endgerätes, welches (Netztopologie) Routing-mäßig das nächstliegende ist
* Unterscheidet sich nicht von normaler Unicast-Adresse 4 Anycast Funktionalität ist durch die Router und durch Konfiguration des Endgerätes zu realisieren
* Derzeit nur für Router oder Server zulässig (Änderung jedoch absehbar)

; Anwendungsbeispiele
* Dienste unter global gleicher Adresse effizient verfügbar (Routing zum PoP)
* Load Balancing
* erhöhte Stabilität durch mehrere Router gleicher Adresse
* Mobile IPv6 Home Agents Anycast (Anycast Id. 126 oder 7E)


; Mit Anycast-Adressen erreicht man genau einen aus einer Gruppe von Rechnern
=== Links ===
* die die selbe Anycast-Adresse haben
==== Weblinks ====
** Zum Beispiel einen aus einer Gruppe von Nameservern, oder von Routern bei einem Provider


[[Kategorie:IPv6/Adresse/Typen]]


</noinclude>
</noinclude>

Aktuelle Version vom 17. Juli 2025, 11:17 Uhr

IPv6/Adresse/Typen - Unterteilung des IPv6-Adressraums

IPv6-Adressentypen

Eine IPv6-Adresse ist eine 128-Bit-Kennung der Netzwerkschicht für eine Netzwerkschnittstelle eines IPv6-fähigen Nodes

"IPv6 Address Types

Haupttypen
Typ Beschreibung
Unicast Netzwerkschicht-Kennung für eine einzelne Schnittstelle eines IPv6-fähigen Knotens
  • Pakete, die an eine Unicast-Adresse gesendet werden, werden an die mit dieser IPv6-Adresse konfigurierte Schnittstelle zugestellt
  • Es handelt sich also um eine Eins-zu-eins-Kommunikation
Multicast Netzwerkschicht-Kennung für eine Reihe von Schnittstellen
  • die zu verschiedenen IPv6-fähigen Knoten gehören
  • Pakete, die an eine Multicast-Adresse gesendet werden, werden an alle durch diese Adresse identifizierten Schnittstellen zugestellt
  • Es handelt sich also um eine One-to-many-Kommunikation
Anycast Netzwerkschicht-Kennung für eine Reihe von Schnittstellen
  • die zu verschiedenen IPv6-fähigen Knoten gehören
  • Pakete, die an eine Anycast-Adresse gesendet werden, werden an die "nächstgelegene" Schnittstelle zugestellt, die durch diese Adresse identifiziert wird.
  • "Am nächsten" bedeutet in der Regel diejenige mit der besten Routing-Metrik gemäß dem IPv6-Routing-Protokoll
  • Es handelt sich also um eine "one-to-closest"-Kommunikation
Broadcast IPv6 nutzte keine Broadcasts
Zu unterstützende Adressen

IPv6 Adressen, die IPv6 Geräte mindestens unterstützen müssen

Device Adressen
Host
  • Unicast Adresse
  • Multicast Adressen (aus Unicast errechnete, Gruppenadressen)
  • Loopback Adresse
  • Link lokale (errechnete) Adresse
Router
  • alle Host Adressen
  • alle Router Anycast
  • alle Router Multicast Adressen
  • berechneten Multicast Adressen für jede Anycast Adresse


Adressraum
IPv4 IPv6
Länge (Bit) 32 128
Maximale Anzahl 232 2128
4.294.967.296 340.282.366.920.938.463.463.374.607.431.768.211.456
Lehren aus IPv4
Vorteilhaft

Interfaces mit meherenen IP-Adresse

  • je nach Bedarf und Zweck (aliases, multicast und weitere)
  • Um in Zukunft flexibler bleiben zu können, geht man bei IPv6 weiter und erlaubt pro Interface mehr als eine zugewiesene IP-Adresse
  • Derzeit sind durch die RFCs kein Limit gesetzt, wohl aber in der Implementierung des IPv6 Stacks (um DoS Attacken vorzubeugen)
Adress-Typen

Neben der großen Bit-Anzahl für Adressen definiert IPv6 basierend auf einigen vorangestellten Bit verschiedene Adress-Typen

  • Diese werden hoffentlich in der Zukunft niemals aufgehoben (zum Unterschied zu IPv4 heute und die Entwicklung der class A, B und C Netze)

Zur Unterstützung einer automatischen Konfiguration wird die Bitanzahl in einen Netzwerk-Teil (vordere 64 Bits) und einen Hostteil (hintere 64 Bit)

Adress-Typ Beschreibung
Adressen ohne speziellen Präfix
Netzteil der Adresse (Präfix)
Adress-Typen (Host-Teil)
Präfixlängen für das Routing

Adressraum

IANA weist IPv6-Adressraum zu

Internet Assigned Numbers Authority (IANA)

Kleiner Teil zugewiesen

IANA stellt globale Unicast-Adressen bereit

  • die mit den führenden Bit ganz links 001 beginnen
  • Ein kleiner Teil der Adressen, die mit 000 und 111 beginnen, wird für spezielle Typen zugewiesen
  • Alle anderen möglichen Adressen sind für die zukünftige Verwendung reserviert und werden derzeit nicht zugewiesen
Beispiele für globale Unicast-Adressen
2001:4::aac4:13a2
2001:0db6:87a3::2114:8f2e:0f70:1a11
2c0f:c20a:12::1
IANA vergibt nur Adressen, die mit den ersten 3 Bit 001 beginnen
  • Derzeit beginnen in der Internet-IPv6-Routing-Tabelle alle Präfixe mit der hexadezimalen Ziffer 2 oder 3

Präfix

Netzteil der Adresse

Es wurden einige Adress-Typen definiert

  • Zugleich blieb für zukünftige Anforderungen ausreichend Raum für weitere Definitionen
  • In RFC/4291 IP Version 6 Addressing Architecture wird das aktuelle Adress-Schema definiert
Präfixe (Adress-Arten)
Adress-Typ Beschreibung
Link-lokaler Adress-Typ
Site-lokaler Adress-Typ
Unique Local IPv6 Unicast Adressen
Globaler Adress-Typ ("Aggregatable global unicast")
Multicast-Addressen
Anycast-Adressen
IPv6 Präfixe
Bezeichnung Präfix Verwendung
Link Local Unicast fe80::/10 Rechner im eigenen Subnetz
Site Local Unicast fec0 - feff Standortlokale Adressen
Unique Local Unicast fc00 - fdff Private Adressen
Multicast ff00 Für mehrere Clients
Global Unicast 2000 - 3fff Weltweite eindeutige Adressen
2001 An Provider vergeben, die weiterverteilen
2002 Tunnelmechanismus 6to4
NAT64 64:ff9b::/96 Übersetzungsmechanismus NAT64

Ohne Präfix

Adressen ohne speziellen Präfix
Adress-Typ Beschreibung
Localhost Adresse
Unspezifische Adresse
IPv6 Adressen mit eingebetteter IPv4 Adresse

Localhost Adresse

Pakete mit dieser Quell- bzw. Ziel-Adresse sollten niemals den sendenden Host verlassen

::1

Unspezifische Adresse

Dies ist eine spezielle Adresse vergleichbar mit "any" oder "0.0.0.0" bei IPv4

Diese Adresse wird meistens in Routing-Tabellen und beim "socket binding" (zu jeder IPv6 Adresse) angewandt bzw. gesehen

Beachten
Die unspezifizierte Adresse kann nicht als Ziel-Adresse verwendet werden

Host-Teil

Adress-Typen (Host-Teil) In Hinblick auf Auto-Konfigurations- und Mobilitätsfragen wurde entschieden, die niedrigeren 64 bits als Host-Bestandteil zu nutzen

  • Jedes einzelne Subnetz kann deshalb eine große Anzahl an Adressen enthalten

Der Host-Teil kann aus unterschiedlichen Blickwinkeln betrachtet werden:

Adress-Typ Beschreibung
Automatisch erstellte Adressen
Manuell festgelegte Adressen

Automatisch erstellte Adressen

Automatisch erstellte Adressen
  • stateless
Auto-Konfiguration

Bei der Auto-Konfiguration wird der Hostteil der Adresse durch die Konvertierung der MAC-Adresse eines Interfaces (falls vorhanden) zu einer einmaligen IPv6 Adresse (mittels EUI-64 Methode) generiert

  • Falls keine MAC-Adresse verfügbar ist (beispielsweise bei virtuellen Interfaces), wird anstelle dessen etwas anderes herangezogen (wie beispielsweise die IPv4 Adresse oder die MAC-Adresse eines physikalischen Interfaces)

Als Beispiel hat hier ein NIC folgende MAC-Adresse (48 bit)

  • Diese wird gemäß demIEEE-Tutorial EUI-64 Design für EUI-48 Identifiers zum 64 bit Interface Identifier erweitert:
  • Mit einem gegebenen Präfix wird daraus die schon oben gezeigte IPv6-Adresse:
Datenschutzproblem

Datenschutzproblem mit automatisch erstellten Adressen sowie eine Lösung

  • Der "automatisch generierte" Hostteil ist weltweit einmalig
  • mit Ausnahme, wenn der Hersteller einer NIC die gleiche MAC-Adresse bei mehr als einer NIC einsetzt
  • Die Client-Verfolgung am Host wird dadurch möglich, solange kein Proxy verwendet wird
Dies ist ein bekanntes Problem und eine Lösung wurde dafür definiert
  • Datenschutz-Erweiterung
  • definiert in RFC/3041
  • Privacy Extensions for Stateless Address Autoconfiguration in IPv6 (es gibt bereits ein neueres Draft: draft-ietf-ipv6-privacy-addrs-v2-*)
  • Es wird sporadisch mittels eines statischen und eines Zufallswertes ein neues Suffix erstellt
Hinweis
Dies ist nur für ausgehende Client-Verbindungen sinnvoll und bei bekannten Servern nicht wirklich sinnvoll

Manuell festgelegte Adressen

Bei Servern ist es wahrscheinlich leichter, sich einfachere Adressen zu merken

  • Dies kann beispielsweise mit der Zuweisung einer zusätzlichen IPv6 Adresse an ein Interface geschehen

Für das manuelle Suffix, wie "::1" im obigen Beispiel, muss das siebte höchstwertige Bit auf 0 gesetzt sein (das universale/local Bit des automatisch generierten Identifiers)

  • Es sind auch noch andere (ansonsten nichtausgewählte) Bit-Kombinationen für Anycast-Adressen reserviert

Zusammenfassung

Adresse Beschreibung
Global Unicast Derzeit vergibt die IANA globale Unicast-Adressen, die mit dem Binärwert 001 (2000::/3) beginnen
  • Ihre Struktur besteht aus einem 48-Bit-globalen Routing-Präfix und einer 16-Bit-Subnetz-ID, die auch als Site-Level Aggregator (SLA) bezeichnet wird
  • Die Struktur dieser Adressen ermöglicht die Aggregation von Routing-Einträgen, um eine kleinere globale IPv6-Routing-Tabelle zu erhalten
Unique-local Sie haben ein global eindeutiges Präfix, ähnlich wie globale Unicast-Adressen
  • Ihre Struktur ist bekannt (siehe Abbildung 4), was eine einfache Filterung an Standortgrenzen ermöglicht
  • Es handelt sich um einen vom Internetdienstanbieter unabhängigen Adressraum
Loopback Die bekannte Loopback-Adresse in IPv6 lautet ::1/128
  • Ähnliches Konzept wie 127.0.0.0/8 in IPv4
  • Wird in der Regel zum Testen des TCP/IP-Protokollstacks in Betriebssystemen verwendet
Nicht spezifiziert Die nicht spezifizierte Adresse in IPv6 lautet ::/128
  • Ähnliches Konzept wie 0.0.0.0 in IPv4
Eingebettetes IPv4 in IPv6 Die IPv4-Adresse A.B.C.D (in Hexadezimalziffern) wird in IPv6 als 0:0:0:0:0:0:A:B:C:D oder einfach als ::A:B:C:D eingebettet
  • IPv6-Adressen werden in automatischen Tunneln verwendet, die sowohl IPv4 als auch IPv6 unterstützen
Link-local Präfix FE80::/10
  • Wird automatisch jeder IPv6-fähigen Schnittstelle zugewiesen
  • Analog zu 169.254.0.0/16 in IPv4
  • Nicht routbar
  • Sie sind nur im Bereich einer Schnittstelle gültig
  • Wird für die Nachbarerkennung und die zustandslose Autokonfiguration verwendet
Bekannte Multicast-Adressen Alle bekannten Multicast-Adressen beginnen mit dem Präfix ff00::/12
  • Sie haben eine ähnliche Funktion wie 224.0.0.0/24 in IPv4
Solicited-Node-Multicast Jede IPv6-Unicast-Adresse hat eine entsprechende Solicited-Node-Multicast-Adresse
  • Die Struktur besteht aus dem festen Präfix FF02::1:FF00:0/104 und den letzten 24 Bit der entsprechenden IPv6-Adresse
  • Diese speziellen Multicast-Gruppen werden für die Adressauflösung, Nachbarerkennung und Duplikaterkennung verwendet


Anhang

Siehe auch

Links

Weblinks


Abgerufen von „https://wiki.foxtom.de/index.php?title=IPv6/Adresse/Typen&oldid=149813“
